5.企画設計時の提案シミュレーションと実測結果(2)
断熱コンクリートと断熱なしコンクリートの内部の温度
外内両面55mmの断熱を施すコンクリートと断熱しないコンクリートの内部温度を測定しました。 断熱コンクリートではほとんど日射熱や外気の影響がみられないのに対し、断熱なしコンクリートではその大きく影響をうけていることがわかります。

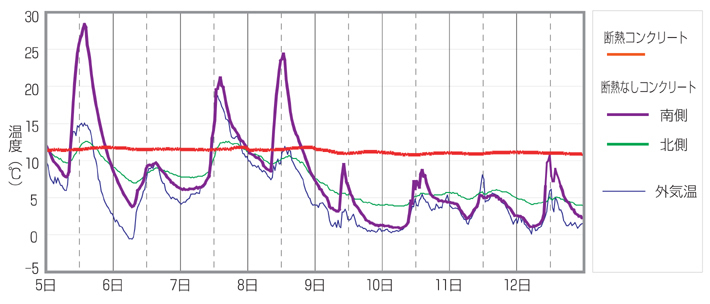

断熱コンクリと無断熱コンクリの温度変化
戸建住宅の室温と冷暖房負荷(シミュレーション)
現状では適切な断熱工法による安定したコンクリートを提供できることから、設定室温にともなう部屋ごとのエネルギー負荷のシミュレーションまでを可能にしています。

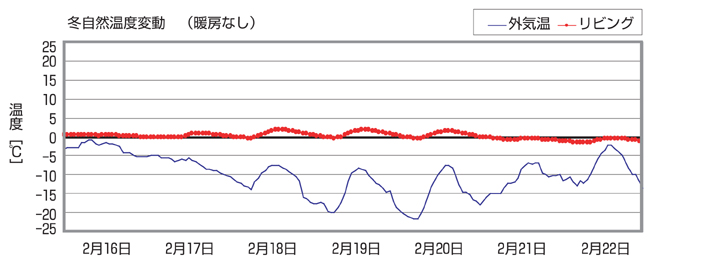

冬季リビングルーム(暖房なし)の自然温度変化(シミュレーション)

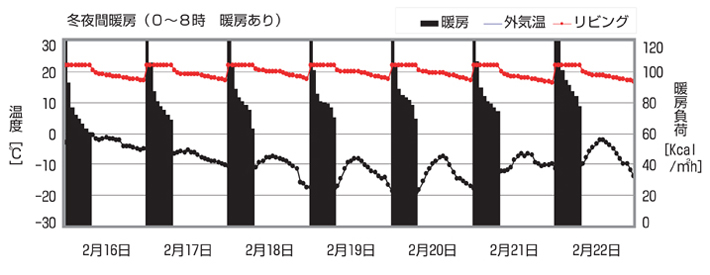

上記実測に基づく、リビングルームの8時間暖房負荷シミュレーション結果

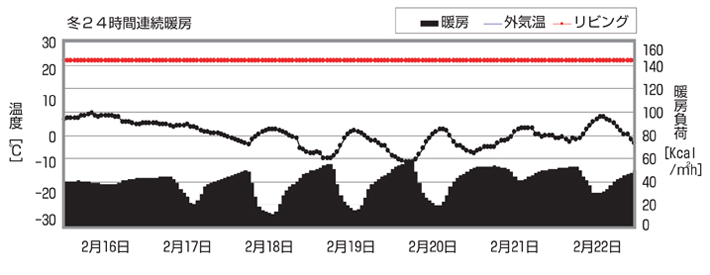

上記実測に基づく、リビングルームの24時間暖房負荷シミュレーション結果
参考資料(PDF)>夏季自然温度変動と冷房シミュレーション
参考資料(PDF)>冬季自然温度変動と暖房シミュレーション
関連リンク > エコワンハウスWEBサイトへ
技術資料(PDF)
試験・観察結果
>2004年8月福岡大学須貝研究所協力−種々の住宅における赤外線放射カメラによる測定(夏季)
>2004年3月福岡大学須貝研究所協力−種々の住宅における赤外線放射カメラによる測定(冬季)
>2002年10月北海道立北方建築総合研究所−断熱型枠コンクリートの加熱試験
>2000年3月北海道立寒地住宅都市研究所−気密性能試験結果
論文
>2005年12月第21回寒地技術シンポジウム論文 長谷英法、成田優、只石光昭−「断熱型枠コンクリート建築」におけるコンクリート壁の温度と含水率の推移
>2005年12月第21回寒地技術シンポジウム論文 成田優、長谷英法、只石光昭−断熱型枠コンクリート建築における屋内の温熱環境
>2005年1月新技術・新製品プレゼンテーション報告書掲載 長谷英法−「断熱型枠コンクリート」を蓄熱輻射体とする高性能コンクリート建築物の施工技法
>2004年10月第17回ふゆトピア研究発表会論文 只石幸夫、成田優・長谷英法、サデギアン・M・タギ、申雪寒−「断熱型枠」を見直した寒冷地コンクリート構造の物性観察
設計シミュレーション
プレゼンテーション
>2005年1月新技術・新製品プレゼンテーション報告資料−「断熱型枠コンクリート」を蓄熱輻射体とする高機能コンクリート構築物の施工技法
